Überprüfen des Datenverkehrs, der für ein Subnetz bestimmt ist

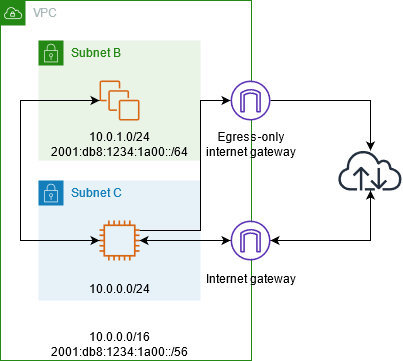

Stellen Sie sich das Szenario vor, in dem Datenverkehr über ein Internet-Gateway in die VPC eingeht und Sie den gesamten Datenverkehr, der für ein Subnetz, z. B. Subnetz B, bestimmt ist, mithilfe einer auf einer EC2-Instance installierten Firewall-Appliance überprüfen möchten. Die Firewall-Appliance sollte auf einer EC2-Instance in einem separaten Subnetz von Subnetz B in Ihrer VPC installiert und konfiguriert werden, z. B. Subnetz C. Sie können dann den Middlebox-Routing-Assistenten verwenden, um Routen für den Datenverkehr zwischen Subnetz B und dem Internet-Gateway zu konfigurieren.
Der Middlebox-Routing-Assistent führt automatisch die folgenden Vorgänge aus:
-
Erstellt die folgenden Routing-Tabellen:
-
So fügen Sie eine Routing-Tabelle für das Internet-Gateway hinzu
-
Eine Routing-Tabelle für das Zielsubnetz
-
Eine Routing-Tabelle für das Middlebox-Subnetz
-
-
Fügt den neuen Routing-Tabellen die erforderlichen Routen hinzu, wie in den folgenden Abschnitten beschrieben.
-
Trennt die Zuordnung der aktuellen Routing-Tabellen, die dem Internet-Gateway, dem Subnetz B und dem Subnetz C zugeordnet sind.
-
Verknüpft Routing-Tabelle A mit dem Internet-Gateway (die Quelle im Middlebox-Routing-Assistenten), Routing-Tabelle C mit Subnetz C (die Middlebox im Middlebox-Routing-Assistent) und Routing-Tabelle B mit Subnetz B (das Ziel im Middlebox-Routing-Assistenten).
-
Erstellt ein Tag, das angibt, dass es vom Middlebox-Routing-Assistenten erstellt wurde, und ein Tag, das das Erstellungsdatum angibt.
Der Middlebox-Routing-Assistent ändert Ihre vorhandenen Routing-Tabellen nicht. Es erstellt neue Routing-Tabellen und ordnet sie dann Ihren Gateway- und Subnetzressourcen zu. Wenn Ihre Ressourcen bereits explizit vorhandenen Routing-Tabellen zugeordnet sind, werden die vorhandenen Routing-Tabellen zuerst getrennt, und dann werden die neuen Routing-Tabellen Ihren Ressourcen zugeordnet. Ihre vorhandenen Routen-Tabellen werden nicht gelöscht.
Wenn Sie den Middlebox-Routing-Assistenten nicht verwenden, müssen Sie die Routing-Tabellen manuell konfigurieren und dann den Subnetzen und dem Internet-Gateway zuweisen.
Routing-Tabelle für das Internet-Gateway
Die Routing-Tabelle für das Internet-Gateway enthält die folgenden Routen.
| Bestimmungsort | Ziel | Zweck |
|---|---|---|
10.0.0.0/16 |
Local | Lokale Route für IPv4 |
10.0.1.0/24 |
appliance-eni |
IPv4-Datenverkehr, der für Subnetz B bestimmt ist, an die Middlebox weiterleiten |
2001:db8:1234:1a00::/56 |
Local | Lokale Route für IPv6 |
2001:db8:1234:1a00::/64 |
appliance-eni |
IPv6-Datenverkehr für Subnetz B an die Middlebox weiterleiten |
Es besteht eine Edge-Verknüpfung zwischen dem Internet-Gateway und der VPC.
Wenn Sie den Middlebox-Routing-Assistenten verwenden, werden die folgenden Tags der Routing-Tabelle zugeordnet:
-
Der Schlüssel ist „Origin“ (Ursprung) und der Wert ist „Middlebox Wizard“
-
Der Schlüssel ist „date_created“ und der Wert ist die Erstellungszeit (z. B. „2021-02-18T22:25:49.137Z“)
Routing-Tabelle des Ziel-Subnetzes
Fügen Sie der Routing-Tabelle für das Zielsubnetz die folgenden Routen hinzu (Subnetz B im Beispieldiagramm).
| Bestimmungsort | Ziel | Zweck |
|---|---|---|
10.0.0.0/16 |
Local | Lokale Route für IPv4 |
| 0.0.0.0/0 | appliance-eni |
Weiterleiten des IPv4-Datenverkehrs für das Internet an die Middlebox |
2001:db8:1234:1a00::/56 |
Local | Lokale Route für IPv6 |
| ::/0 | appliance-eni |
Weiterleiten des IPv6-Datenverkehrs für das Internet an die Middlebox |
Es gibt eine Subnetzzuordnung mit Subnetz B.
Wenn Sie den Middlebox-Routing-Assistenten verwenden, werden die folgenden Tags der Routing-Tabelle zugeordnet:
-
Der Schlüssel ist „Origin“ (Ursprung) und der Wert ist „Middlebox Wizard“
-
Der Schlüssel ist „date_created“ und der Wert ist die Erstellungszeit (z. B. „2021-02-18T22:25:49.137Z“)
Routing-Tabelle für das Middlebox-Subnetz
Fügen Sie der Routing-Tabelle für das Zielsubnetz die folgenden Routen hinzu (Subnetz C im Beispieldiagramm).
| Bestimmungsort | Ziel | Zweck |
|---|---|---|
10.0.0.0/16 |
Local | Lokale Route für IPv4 |
| 0.0.0.0/0 | igw-id |
IPv4-Datenverkehr an das Internet-Gateway weiterleiten |
2001:db8:1234:1a00::/56 |
Local | Lokale Route für IPv6 |
| ::/0 | eigw-id |
Route für IPv6-Datenverkehr zum nur ausgehenden Internet-Gateway |
Es gibt eine Subnetzzuordnung mit dem Zielsubnetz
Wenn Sie den Middlebox-Routing-Assistenten verwenden, werden die folgenden Tags der Routing-Tabelle zugeordnet:
-
Der Schlüssel ist „Origin“ (Ursprung) und der Wert ist „Middlebox Wizard“
-
Der Schlüssel ist „date_created“ und der Wert ist die Erstellungszeit (z. B. „2021-02-18T22:25:49.137Z“)
