Beispiel für eine Dual-Stack-VPC-Konfiguration

Mit einer Dual-Stack-Konfiguration können Sie IPv4 sowohl IPv6 Adressen als auch für die Kommunikation zwischen Ressourcen in Ihrer VPC und Ressourcen über das Internet verwenden.

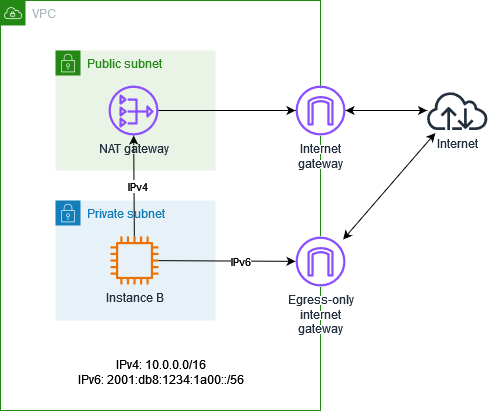

Das folgende Diagramm zeigt die VPC-Architektur. Ihre VPC hat ein öffentliches und ein privates Subnetz. Die VPC und Subnetze haben sowohl einen IPv4-CIDR-Block als auch einen IPv6-CIDR-Block. Im privaten Subnetz gibt es eine EC2-Instance, die sowohl eine IPv4 Adresse als auch eine Adresse hat. IPv6 Die Instance kann ausgehenden IPv4 Datenverkehr über ein NAT-Gateway in das Internet und ausgehenden Datenverkehr über ein Internet-Gateway nur für ausgehenden IPv6 Datenverkehr ins Internet senden.

Routing-Tabelle für öffentliches Subnetz

Im Folgenden finden Sie eine Routing-Tabelle für das öffentliche Subnetz. Die ersten beiden Einträge sind die lokalen Routen. Der dritte Eintrag sendet sämtlichen IPv4-Datenverkehr zum Internet-Gateway. Beachten Sie, dass der vierte Eintrag nur erforderlich ist, wenn Sie EC2-Instances mit IPv6 Adressen im öffentlichen Subnetz starten möchten.

Routing-Tabelle für das private Subnetz

Im Folgenden finden Sie eine Routing-Tabelle für das private Subnetz. Die ersten beiden Einträge sind die lokalen Routen. Der dritte Eintrag sendet den gesamten IPv4 Datenverkehr an das NAT-Gateway. Der letzte Eintrag sendet den gesamten IPv6 Datenverkehr an das Internet-Gateway, das nur für ausgehenden Datenverkehr bestimmt ist.
