Opciones de disponibilidad, durabilidad e implementación - FSx para ONTAP

Las traducciones son generadas a través de traducción automática. En caso de conflicto entre la traducción y la version original de inglés, prevalecerá la version en inglés.

Opciones de disponibilidad, durabilidad e implementación

Amazon FSx para NetApp Usos de ONTAP Single-AZ y Multi-AZ tipos de implementación. Puede elegir entre cuatro opciones: Single-AZ 1, Single-AZ 2, Multi-AZ 1, y Multi-AZ 2. En este tema se describen las características de disponibilidad y durabilidad de cada tipo de implementación para ayudarle a elegir la que mejor se adapte a sus cargas de trabajo. Para obtener información sobre el ANS (Acuerdo de Nivel de Servicio) de disponibilidad del servicio, consulte el acuerdo de nivel de servicio de Amazon FSx.

Selección de un tipo de implementación del sistema de archivos

Las características de disponibilidad y durabilidad de Single-AZ y Multi-AZ los tipos de implementación de sistemas de archivos se describen en las siguientes secciones.

Single-AZ tipos de despliegue

Puede elegir entre Single-AZ 1 y Single-AZ 2 para tu Single-AZ sistema de archivos. Single-AZ 1 es un sistema de archivos de primera generación con un par de alta disponibilidad (HA), mientras que Single-AZ 2 es un sistema de archivos de segunda generación con 1 a 12 pares de alta disponibilidad. Para obtener más información, consulte Selección de una generación del sistema de archivos.

Cuando se crea un Single-AZ sistema de archivos, Amazon FSx aprovisiona automáticamente de uno a doce pares de servidores de archivos en una configuración activo-en espera, y los servidores de archivos activos y en espera de cada par se encuentran en dominios de error independientes dentro de una única zona de disponibilidad en Región de AWS. Durante el mantenimiento planificado del sistema de archivos o una interrupción imprevista del servicio de cualquier servidor de archivos activo, Amazon FSx realiza automáticamente y de forma independiente la conmutación por error del par de alta disponibilidad (HA) al servidor de archivos en espera, normalmente en unos segundos. Durante una conmutación por error, usted seguirá teniendo acceso a los datos sin intervención manual.

Para garantizar una alta disponibilidad, Amazon FSx monitorea continuamente los fallos de hardware y reemplaza automáticamente los componentes de la infraestructura en caso de que se produzca un fallo. Para lograr una alta durabilidad, Amazon FSx replica automáticamente sus datos dentro de una Zona de Disponibilidad para protegerlos de fallos de componentes. Además, tiene la opción de configurar copias de seguridad diarias automáticas de los datos de su sistema de archivos. Estas copias de seguridad se almacenan en varias zonas de disponibilidad para proporcionar una capacidad de recuperación en zonas de disponibilidad múltiples para todos los datos de las copias de seguridad.

Single-AZ los sistemas de archivos están diseñados para casos de uso que no requieren el modelo de resiliencia de datos de un Multi-AZ sistema de archivos. Proporcionan una solución rentable para casos de uso como entornos de desarrollo y prueba o para almacenar copias secundarias de datos que ya están almacenados en las instalaciones o en otras Regiones de AWS, al replicar los datos únicamente dentro de una única zona de disponibilidad.

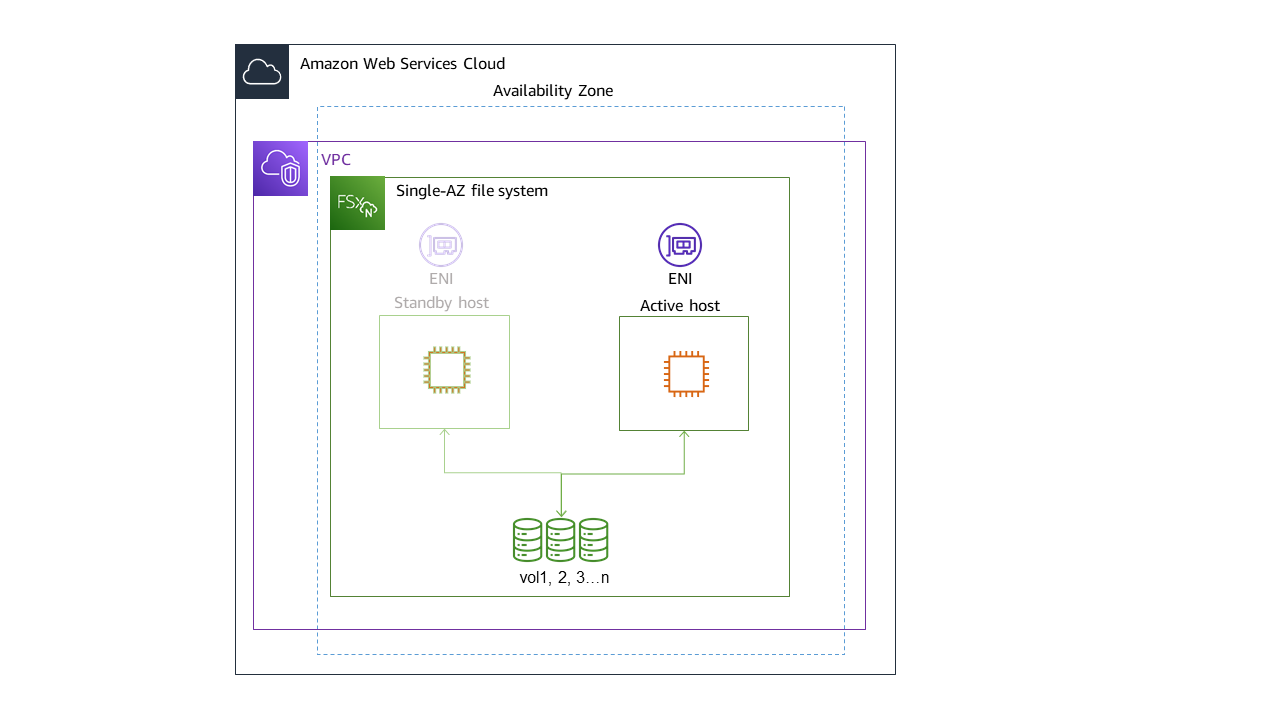

El siguiente diagrama ilustra la arquitectura de un FSx para ONTAP Single-AZ sistema de archivos de primera generación.

Diagrama que ilustra la arquitectura de un FSx para ONTAP Single-AZ sistema de archivos de primera generación.

Multi-AZ tipos de implementación

Puede elegir entre Multi-AZ 1 y Multi-AZ 2 para tu Multi-AZ sistema de archivos. Multi-AZ 1 es un sistema de archivos de primera generación y Multi-AZ 2 es un sistema de archivos de segunda generación. Ambas opciones tienen un par de HA. Para obtener más información, consulte Selección de una generación del sistema de archivos.

Multi-AZ los sistemas de archivos admiten todas las características de disponibilidad y durabilidad de Single-AZ sistemas de archivos. Además, están diseñados para proporcionar una disponibilidad continua de los datos incluso cuando una zona de disponibilidad no esté disponible. Multi-AZ las implementaciones tienen un único par de servidores de archivos HA; el servidor de archivos en espera se implementa en una zona de disponibilidad diferente a la del servidor de archivos activo de la misma Región de AWS. Los cambios que se escriban en el sistema de archivos se replican sincrónicamente en las zonas de disponibilidad para el sistema de espera.

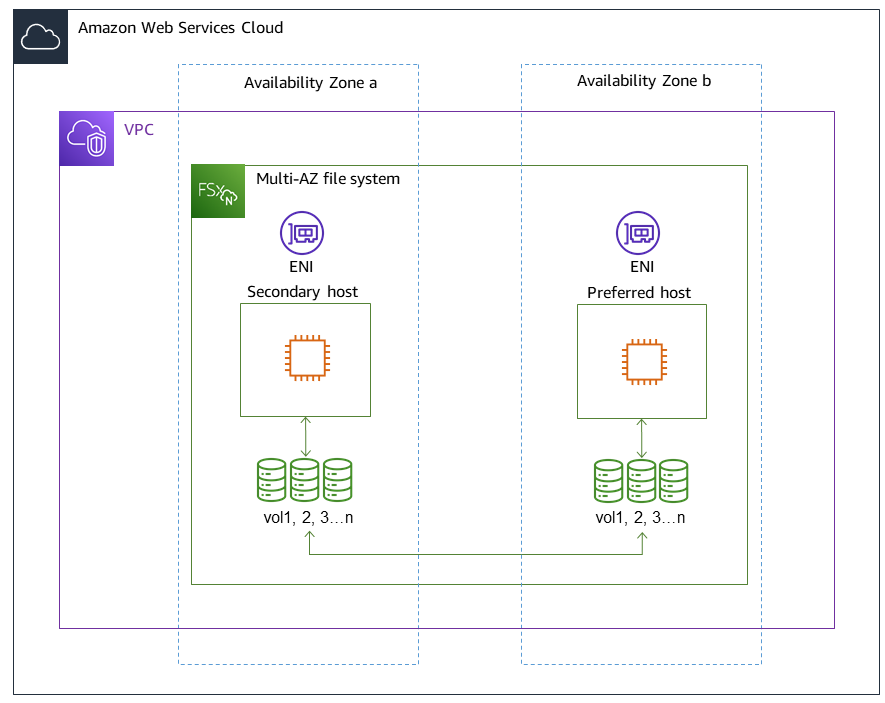

Multi-AZ los sistemas de archivos están diseñados para casos de uso como las cargas de trabajo de producción críticas para la empresa que requieren una alta disponibilidad para compartir los datos de los archivos de ONTAP y necesitan almacenamiento con replicación integrada en todas las zonas de disponibilidad. El siguiente diagrama ilustra la arquitectura de un FSx para ONTAP Multi-AZ sistema de archivos de primera generación.

Diagrama que ilustra la arquitectura de alta disponibilidad de FSx para ONTAP Multi-AZ sistema de archivos de primera generación.

Selección de una generación del sistema de archivos

En la siguiente tabla se muestran las diferencias entre la primera y la segunda generación Single-AZ y Multi-AZ FSx para sistemas de archivos ONTAP.

Generaciones de sistemas de archivos de FSx para ONTAP
Dimensión First-generation Second-generation (un solo par de HA) Second-generation (varios pares)
Tipo de implementación

SINGLE_AZ_1

MULTI_AZ_1

SINGLE_AZ_2

MULTI_AZ_2

SINGLE_AZ_2

Pares de HA 1 par de HA 1 a 12 pares de HA
Almacenamiento en SSD

Mínimo: 1 TiB

Máximo: 192 TiB

Mínimo: 1 TiB

Máximo: 512 TiB

Mínimo: 1 TiB (por par de HA)

Máximo: 512 TiB (por par de HA), hasta 1 PiB (en total)

IOPS en SSD

Mínimo: 3 IOPS/GIB de SSD

Máximo: 160 000

Mínimo: 3 IOPS/GIB de SSD

Máximo: 200 000

Mínimo: 3 IOPS/GIB de SSD

Máximo: 2 400 000 (200 000 por par de HA)

capacidad de rendimiento 128 MBps; 256 MBps; 512 MBps; 1024 MBps; 2048 MBps; 4096 MBps 384 MBps; 768 MBps; 1536 MBps; 3072 MBps; 6144 MBps 1536 MBps (por par de HA); 3072 MBps (por par de HA); 6144 MBps (por par de HA)
nota

No puede cambiar el tipo de implementación del sistema de archivos después de su creación. Si desea cambiar el tipo de implementación (por ejemplo, para pasar de Single-AZ 1 a Single-AZ 2), puede hacer una copia de seguridad de sus datos y restaurarlos en un nuevo sistema de archivos. También puede migrar los datos con NetApp SnapMirror, con AWS DataSync o con una herramienta de copia de datos de terceros. Para obtener más información, consulte Cómo migrar a FSx para ONTAP mediante NetApp SnapMirror y Migrar a FSx para ONTAP mediante AWS DataSync.

Proceso de conmutación por error para FSx para ONTAP

Single-AZ y Multi-AZ los sistemas de archivos conmutan automáticamente por error un par de alta disponibilidad determinado desde el servidor de archivos preferido o activo al servidor de archivos en espera si se produce alguna de las siguientes condiciones:

  • El servidor de archivos preferido o activo deja de estar disponible

  • Se ha modificado la capacidad de rendimiento del sistema de archivos

  • El servidor de archivos preferido o activo se somete a un mantenimiento planificado

  • Se produce una interrupción en la zona de disponibilidad (Multi-AZ (solo sistemas de archivos)

nota

En el caso de los sistemas de archivos de segunda generación con varios pares de HA, el comportamiento de conmutación por error de cada par de HA es independiente. Si el servidor de archivos preferido de un par de HA no está disponible, solo ese par de HA realizará la conmutación por error a su servidor de archivos en espera.

Al pasar por error de un servidor de archivos a otro, el servidor de archivos nuevo que está activo comienza a atender todas las solicitudes de lectura y escritura del sistema de archivos a ese par de HA de manera automática. Para Multi-AZ en los sistemas de archivos, cuando el servidor de archivos preferido se recupera por completo y está disponible, Amazon FSx lo devuelve automáticamente por error y, por lo general, se completa en menos de 60 segundos. Para Single-AZ y Multi-AZ sistemas de archivos, una conmutación por error normalmente se completa en menos de 60 segundos, desde la detección del error en el servidor de archivos activo hasta la promoción del servidor de archivos en espera al estado activo. En el caso de los clientes NFS y SMB, las conmutaciones por error son transparentes, ya que la dirección IP de los terminales que utilizan los clientes para acceder a los datos sigue siendo la misma, por lo que las aplicaciones de Linux, Windows y macOS reanudan las operaciones del sistema de archivos sin intervención manual. Para el iSCSI y NVMe/TCP los protocolos de almacenamiento en bloque, la transparencia de la conmutación por error depende, en cambio, de las rutas múltiples del lado del cliente, que debe configurar en el cliente para que se conmute automáticamente por error entre los servidores de archivos.

Para garantizar que las conmutaciones por error sean transparentes para los clientes conectados a sus sistemas de archivos FSx for ONTAP, consulte Acceder a los datos desde el Nube de AWS. Para configurar las rutas múltiples del lado del cliente para iSCSI y NVMe/TCP clientes, consulte Aprovisionamiento de iSCSI para Linux y Aprovisionamiento NVMe/TCP para Linux.

Probar la conmutación por error en un sistema de archivos

Puede probar la conmutación por error en su sistema de archivos modificando su capacidad de rendimiento. Al modificar la capacidad de rendimiento del sistema de archivos, Amazon FSx desactiva los servidores de archivos del sistema de archivos en serie. Los sistemas de archivos conmutan automáticamente por error al servidor secundario, mientras que Amazon FSx sustituye primero al servidor de archivos preferido. Una vez actualizado, el sistema de archivos devuelve automáticamente al nuevo servidor principal y Amazon FSx sustituye al servidor de archivos secundario.

Puede supervisar el progreso de la solicitud de actualización de la capacidad de rendimiento en la consola Amazon FSx, la CLI y la API. Para obtener más información sobre la modificación de la capacidad de rendimiento del sistema de archivos y el monitoreo del progreso de la solicitud, consulte Administración de la capacidad de rendimiento.

Recursos de red

En esta sección se describen los recursos de red consumidos por Single-AZ y Multi-AZ sistemas de archivos.

Subredes

Cuando creas un Single-AZ sistema de archivos, se especifica una única subred para el sistema de archivos. La subred que elije define la zona de disponibilidad en la que se crea el sistema de archivos. Al crear un Multi-AZ sistema de archivos, se especifican dos subredes, una para el servidor de archivos preferido y otra para el servidor de archivos en espera. Las dos subredes que elija deben estar en Zonas de Disponibilidad diferentes dentro de la misma Región de AWS. Para obtener más información sobre Amazon VPC, consulte ¿Qué es Amazon VPC? en la Guía del usuario de Amazon Virtual Private Cloud.

nota

Independientemente de la subred que especifique, puede acceder al sistema de archivos desde cualquier subred de la VPC del sistema de archivos.

Interfaces de red elástica del sistema de archivos

Para Single-AZ sistemas de archivos, Amazon FSx proporciona dos interfaces de red elásticas (ENI) en la subred que asocie al sistema de archivos. Para Multi-AZ Los sistemas de archivos, Amazon FSx también aprovisiona dos ENI, una en cada una de las subredes que asocie al sistema de archivos. Los clientes se comunican con su sistema de archivos Amazon FSx mediante la interface de red elástica. Se considera que las interfaces de red están dentro del alcance del servicio de Amazon FSx, a pesar de formar parte de la VPC de su cuenta. Multi-AZ los sistemas de archivos utilizan direcciones de protocolo de Internet (IP) flotantes para que los clientes conectados puedan realizar una transición fluida entre los servidores de archivos preferidos y los servidores de archivos en espera durante un evento de conmutación por error.

aviso
  • No debe modificar ni eliminar las interfaces de red elásticas asociadas al sistema de archivos. Si modifica o elimina la interfaz de red, puede perder permanentemente la conexión entre su VPC y su sistema de archivos.

  • Las rutas de las interfaces de red elásticas asociadas al sistema de archivos se crearán automáticamente y se agregarán a las tablas de enrutamiento de subred y VPC predeterminadas. La modificación o eliminación de estas rutas puede provocar una pérdida temporal o permanente de la conectividad de los clientes del sistema de archivos.

La siguiente tabla resume los recursos de subred, interfaz de red elástica y dirección IP para cada uno de los tipos de implementación de sistemas de archivos de FSx para ONTAP:

First-generation Single-AZ Second-generation Single-AZ Multi-AZ
Número de subredes 1 1 2
Número de interfaces de red elásticas 2 2 por par de HA 2
Número de direcciones IP por sistema de archivos 3 + (3 veces la cantidad de SVM en el sistema de archivos) 1 + (2 x número de pares de alta disponibilidad) + (3 x número de pares de alta disponibilidad x el número de SVM del sistema de archivos) 2 x (1 + la cantidad de SVM en el sistema de archivos)
Número de rutas de VPC de tabla de enrutamiento N/A N/A 1 + el número de SVM en el sistema de archivos
nota

Los recuentos de direcciones IP de la tabla anterior corresponden a direcciones IPv4. Un sistema de archivos que utilice el tipo de red de doble pila también requiere la misma cantidad de direcciones IPv6, que se asignan desde los bloques CIDR de IPv6 de las subredes que se asocian al sistema de archivos. Para obtener más información, consulte Cómo administrar el tipo de red.

Una vez creado un sistema de archivos o SVM, sus direcciones IP no cambian hasta que se elimina el sistema de archivos.

importante

Amazon FSx no admite el acceso a los sistemas de archivos ni la exposición de los sistemas de archivos a la Internet pública. Amazon FSx separa automáticamente cualquier dirección IP elástica, que sea una dirección IP pública a la que se pueda acceder desde Internet, que se adjunta a la interfaz de red elástica de un sistema de archivos.
