Amazon FSx para NetApp Rendimiento de ONTAP - FSx para ONTAP

Las traducciones son generadas a través de traducción automática. En caso de conflicto entre la traducción y la version original de inglés, prevalecerá la version en inglés.

Amazon FSx para NetApp Rendimiento de ONTAP

A continuación se presenta una descripción general de Amazon FSx para NetApp El rendimiento del sistema de archivos de ONTAP, con un análisis de las opciones de rendimiento y rendimiento disponibles y consejos útiles sobre el rendimiento.

Cómo se mide el desempeño de FSx para sistemas de archivos ONTAP

El rendimiento del sistema de archivos se mide por su latencia, rendimiento y I/O operaciones por segundo (IOPS).

Latencia

Amazon FSx para NetApp ONTAP ofrece latencias de operación de archivos inferiores al milisegundo con el almacenamiento en unidades de estado sólido (SSD) y decenas de milisegundos de latencia para el almacenamiento de grupos de capacidad. Además, Amazon FSx tiene dos capas de almacenamiento en caché de lectura en cada servidor de archivos (unidades NVME (memoria express no volátil) y en memoria, para ofrecer latencias aún más bajas al acceder a los datos que lee con más frecuencia.

Rendimiento e IOPS

Cada sistema de archivos de Amazon FSx proporciona hasta decenas de GBps de rendimiento y cientos de miles de IOPS: La cantidad específica de rendimiento e IOPS que la carga de trabajo puede generar en el sistema de archivos depende de la configuración de la capacidad de rendimiento y de la capacidad de almacenamiento total del sistema de archivos, así como de la naturaleza de la carga de trabajo, incluido el tamaño del conjunto de trabajo activo.

Soporte para SMB, multicanal y NFS nconnect

Con Amazon FSx, puede configurar SMB multicanal para proporcionar múltiples conexiones entre ONTAP y los clientes en una sola sesión SMB. SMB multicanal utiliza varias conexiones de red entre el cliente y el servidor de forma simultánea para agregar el ancho de banda de la red y maximizar su utilización. Para obtener información sobre el uso de la CLI de NetApp ONTAP para configurar SMB multicanal, consulte Configuración de SMB multicanal para mejorar el rendimiento y la redundancia.

Los clientes NFS pueden utilizar la opción de montaje nconnect para tener varias conexiones TCP (hasta 16) asociadas a un único montaje NFS. Un cliente NFS de este tipo multiplexa las operaciones de archivos en varias conexiones TCP de forma cíclica y, por lo tanto, obtiene un mayor rendimiento del ancho de banda de la red disponible. NFSv3 y NFSv4.1+ soporte nconnect. El ancho de banda de la red de la instancia de Amazon EC2 describe el límite de ancho de banda dúplex completo de 5 Gbps por flujo de red. Puede superar este límite mediante el uso de varios flujos de red con nconnect o multicanal SMB. Consulte la documentación del cliente NFS para confirmar si nconnect es compatible con su versión de cliente. Para obtener más información sobre NetApp ONTAP soporte para nconnect, consulte ONTAP soporte para NFSv4.1.

Tramas gigantes

Para lograr el máximo rendimiento de lectura o escritura, le recomendamos habilitar tramas gigantes en todas las interfaces de red de la ruta de datos a su sistema de archivos de Amazon FSx, incluidas las instancias EC2 de su cliente. La configuración predeterminada de la unidad de transmisión máxima (MTU) para las interfaces de red del sistema de archivos de FSx para ONTAP es de 9001 bytes.

Detalles de desempeño

Para entender el Amazon FSx para NetApp En detalle el modelo de rendimiento de ONTAP, puede examinar los componentes arquitectónicos de un sistema de archivos Amazon FSx. Las instancias informáticas de su cliente, independientemente de si existen en AWS o de forma local, acceda a su sistema de archivos a través de una o varias interfaces de red elásticas (ENI). Estas interfaces de red residen en la Amazon VPC que asocie a su sistema de archivos. Detrás de cada interfaz de red elástica (ENI) de sistema de archivos hay un servidor de archivos de NetApp ONTAP que envía datos a través de la red a los clientes que acceden al sistema de archivos. Amazon FSx proporciona una caché en memoria rápida y una caché NVMe en cada servidor de archivos para mejorar el rendimiento de los datos a los que se accede con más frecuencia. Los discos SSD que alojan los datos del sistema de archivos se adjuntan a cada servidor de archivos.

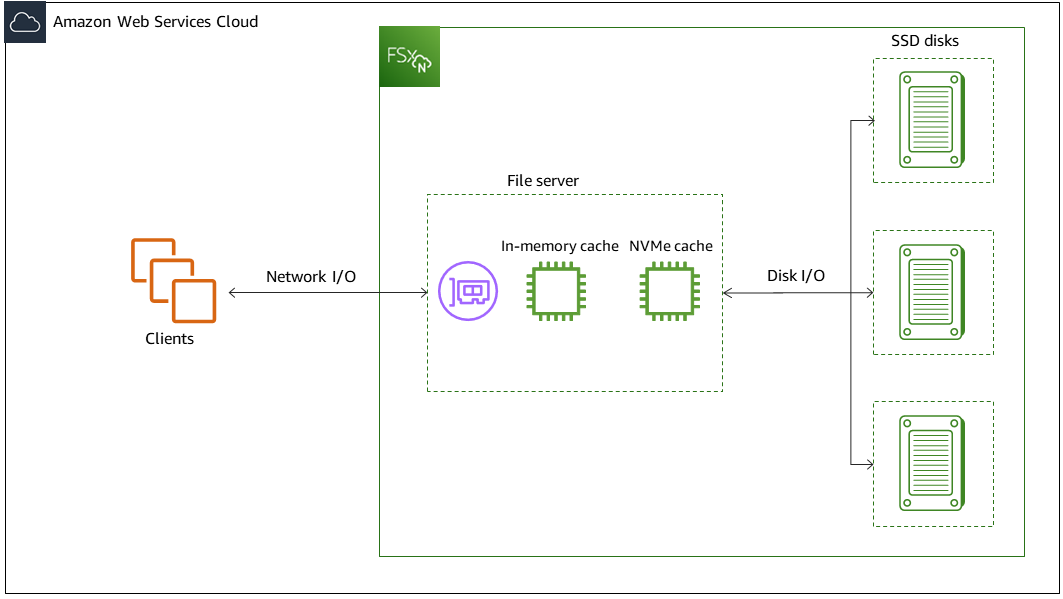

Estos componentes se ilustran en el siguiente diagrama.

Arquitectura de FSx para ONTAP.

En consonancia con estos componentes arquitectónicos (interfaz de red, caché en memoria, caché NVMe y volúmenes de almacenamiento), se encuentran las principales características de rendimiento de un Amazon FSx para NetApp Sistema de archivos ONTAP que determina el rendimiento general y el rendimiento de IOPS.

  • Red I/O rendimiento: throughput/IOPS de solicitudes entre los clientes y el servidor de archivos (en conjunto)

  • In-memory y el tamaño de la caché de NVMe en el servidor de archivos: tamaño del conjunto de trabajo activo que se puede almacenar en caché

  • Disco I/O rendimiento: throughput/IOPS de solicitudes entre el servidor de archivos y los discos de almacenamiento

Hay dos factores que determinan estas características de rendimiento del sistema de archivos: la cantidad total de IOPS del SSD y la capacidad de rendimiento que se configura para él. Las dos primeras características de rendimiento: red I/O el rendimiento y el tamaño de la caché en memoria y NVMe están determinados únicamente por la capacidad de rendimiento, mientras que el tercero es el disco I/O rendimiento: está determinado por una combinación de capacidad de rendimiento e IOPS de SSD.

File-based las cargas de trabajo suelen ser puntuales y se caracterizan por períodos cortos e intensos de altas I/O con suficiente tiempo de inactividad entre ráfagas. Para soportar cargas de trabajo puntuales, además de las velocidades básicas que puede soportar un sistema de archivos 24/7, Amazon FSx ofrece la capacidad de alcanzar velocidades superiores durante períodos de tiempo en ambas redes I/O y disco I/O operaciones. Amazon FSx usa una red I/O mecanismo de crédito para asignar el rendimiento y las IOPS en función del uso promedio: los sistemas de archivos acumulan créditos cuando su rendimiento y uso de IOPS están por debajo de sus límites básicos, y pueden usarlos cuando rinden I/O operaciones.

nota

Para iSCSI y NVMe/TCP Los protocolos SAN, las operaciones de lectura secuencial de los clientes pueden alcanzar la red máxima del sistema de archivos I/O rendimiento de ráfaga o de referencia.

Las operaciones de escritura utilizan el doble de ancho de banda de la red que las operaciones de lectura. Una operación de escritura debe replicarse en el servidor de archivos secundario, de modo que una sola operación de escritura supone el doble de rendimiento de red.

Impacto del tipo de implementación en el rendimiento

Puede crear Single-AZ y Multi-AZ sistemas de archivos con FSx para ONTAP. First-generation sistemas de archivos (ambos Single-AZ y Multi-AZ) y de segunda generación Multi-AZ los sistemas de archivos funcionan con un par de alta disponibilidad (HA). Second-generation Single-AZ los sistemas de archivos funcionan con hasta 12 pares de alta disponibilidad. Para obtener más información, consulte Administración de pares de alta disponibilidad (HA).

FSx para ONTAP Multi-AZ y Single-AZ los sistemas de archivos proporcionan latencias de operación de archivos consistentes de menos de milisegundos con el almacenamiento SSD y decenas de milisegundos de latencia con el almacenamiento en grupo de capacidad. Además, los sistemas de archivos que cumplen los siguientes requisitos proporcionan una caché de lectura NVMe para reducir las latencias de lectura y aumentar las IOPS para los datos que se leen con frecuencia:

  • Multi-AZ 1 y Multi-AZ 2 sistemas de archivos

  • Single-AZ 1 sistema de archivos creado después del 28 de noviembre de 2022 con al menos 2 GBps de capacidad de rendimiento

  • Single-AZ 2 sistemas de archivos con al menos 6 GBps de capacidad de rendimiento por par

nota

Para sistemas de archivos de segunda generación (Single-AZ 2 y Multi-AZ 2), el uso de una caché NVMe puede hacer que su carga de trabajo logre un menor rendimiento total para grandes o de alto rendimiento I/O cargas de trabajo. Si tiene una carga de trabajo con un rendimiento limitado, le recomendamos que desactive la caché NVMe. Para obtener más información, consulte Administrar la memoria caché NVMe.

Las siguientes tablas muestran la cantidad de capacidad de rendimiento a la que pueden escalar los sistemas de archivos en función de factores como la cantidad de pares de alta disponibilidad (HA) y Regiones de AWS disponibilidad.

First-generation file systems

Estas especificaciones de rendimiento se aplican a la primera generación Single-AZ y Multi-AZ sistemas de archivos.

Rendimiento máximo del almacenamiento en SSD por par de HA para los sistemas de archivos de primera generación
Región Este de EE. UU. (Ohio), Región Este de EE. UU. (Norte de Virginia), Región Oeste de EE. UU. (Oregón) y Europa (Irlanda). Todos los demás Regiones de AWS donde está disponible FSx para ONTAP

Rendimiento de lectura (MBps)

Rendimiento de escritura (MBps)

Rendimiento de lectura (MBps)

Rendimiento de escritura (MBps)

Single-AZ

4.0961 1 000 2048 750

Multi-AZ

4.0961 1800 2048 1300
nota

1 Para aprovisionar una capacidad de rendimiento de 4 GBps, el sistema de archivos debe estar configurado con una capacidad mínima de almacenamiento SSD de 5120 GiB y 160 000 IOPS de SSD.

Second-generation file systems

Estas especificaciones de rendimiento se aplican a la segunda generación Single-AZ y Multi-AZ sistemas de archivos. Por lo general, los sistemas de archivos de segunda generación pueden ofrecer toda la capacidad aprovisionada para lecturas y hasta un tercio de la capacidad de rendimiento aprovisionada para escrituras. La excepción son los 6.144 MB/s opción, que aparece en esta tabla.

Rendimiento máximo del almacenamiento en SSD por par de HA para sistemas de archivos de segunda generación

Rendimiento de lectura (MBps)

Rendimiento de escritura (MBps)

Single-AZ

6.1441 1.0241

Multi-AZ

6144 2048
nota

1 Por par de HA (hasta 12). Para obtener más información, consulte Administración de pares de alta disponibilidad (HA).

Impacto de la capacidad de almacenamiento en el rendimiento

El rendimiento máximo del disco y los niveles de IOPS que puede alcanzar su sistema de archivos son el menor de los siguientes:

  • el nivel de rendimiento del disco proporcionado por los servidores de archivos, en función de la capacidad de rendimiento que seleccione para el sistema de archivos

  • el nivel de rendimiento del disco proporcionado por la cantidad de IOPS de SSD que aprovisiona para su sistema de archivos

De forma predeterminada, el almacenamiento en SSD del sistema de archivos proporciona los siguientes niveles de rendimiento del disco e IOPS:

  • Rendimiento del disco (MBps por TiB de almacenamiento): 768

  • IOPS de disco (IOPS por TiB de almacenamiento): 3072

nota

Cuando se reduce la capacidad de almacenamiento SSD en un sistema de archivos de segunda generación, la mayoría de las cargas de trabajo experimentan un impacto mínimo en el rendimiento. Sin embargo, las cargas de trabajo con un uso intensivo de escritura pueden sufrir una degradación temporal del rendimiento. También puede experimentar una experiencia breve I/O se detiene (hasta 60 segundos) a medida que el acceso de los clientes se redirige a discos nuevos.

Para minimizar el impacto en el rendimiento, asegúrese de que las cargas de trabajo en curso no consuman de forma constante más del 50 % de la CPU, el 50 % del rendimiento del disco o el 50 % de las IOPS de SSD antes de iniciar una operación de reducción de SSD. Para más información sobre la reducción de la capacidad de almacenamiento SSD, consulte ¿Cuándo reducir la capacidad de almacenamiento en SSD?.

Impacto de la capacidad de rendimiento en el rendimiento

Cada sistema de archivos de Amazon FSx tiene una capacidad de rendimiento que se configura cuando se crea el sistema de archivos. La capacidad de rendimiento del sistema de archivos determina el nivel de red I/O el rendimiento o la velocidad a la que cada uno de los servidores de archivos que alojan el sistema de archivos puede enviar datos de archivos a través de la red a los clientes que acceden a ellos. Los niveles más altos de capacidad de procesamiento se traducen en más memoria y almacenamiento con memoria no volátil exprés (NVMe) para almacenar datos en caché en cada servidor de archivos, y niveles de disco más altos I/O el rendimiento que admite cada servidor de archivos.

Si lo desea, puede aprovisionar un nivel superior de IOPS de SSD al crear su sistema de archivos. El nivel máximo de IOPS de SSD que puede alcanzar su sistema de archivos también depende de la capacidad de rendimiento del sistema de archivos, incluso al aprovisionar IOPS de SSD adicionales.

En las tablas siguientes se muestra el conjunto completo de especificaciones de la capacidad de rendimiento, junto con los niveles de referencia y de ráfaga, y la cantidad de memoria para almacenar en caché en el servidor de archivos, en las Regiones de AWS correspondientes.

First-generation Single-AZ file system

Estas especificaciones de rendimiento se aplican a la primera generación Single-AZ sistemas de archivos creados después del 28 de noviembre de 2022 en el especificado Regiones de AWS.

Las especificaciones de rendimiento para los sistemas de archivos son las siguientes Regiones de AWS: EE.UU. Este (Norte de Virginia), EE.UU. Este (Ohio), EE.UU. Oeste (Oregón) y Europa (Irlanda)
Capacidad de rendimiento de FSx (MBps) Capacidad de rendimiento de la red (MBps) IOPS de red In-memory almacenamiento en caché (GB) Almacenamiento en caché de lectura de NVMe (GB) Rendimiento de disco (MBps) IOPS de la unidad SSD *

Referencia

Ráfaga

Referencia

Ráfaga

Referencia

Ráfaga

128 188 1500

Decenas de miles de referencia

16 – 128 1250 6000

40 000

256 375 1500 32 – 256 1250 12 000

40 000

512 750 1500

Cientos de miles de referencia

64 – 512 1250 20 000 40 000
1 024 1500 – 128 – 1 024 1250 40 000 –
2048 3.125

–

256 1900 2048

–

80 000 –
4.096 6.250

–

512 5.400 4.096

–

160 000 –
nota

* Las IOPS de su SSD solo se utilizan cuando accede a datos que no están en caché en el caché en memoria del servidor de archivos o en la caché NVMe.

Estas especificaciones de rendimiento se aplican a la primera generación Single-AZ sistemas de archivos en todos los demás Regiones de AWS donde está disponible FSx para ONTAP.

Especificaciones de rendimiento para los sistemas de archivos en todos los demás Regiones de AWS donde está disponible FSx para ONTAP
Capacidad de rendimiento de FSx (MBps) Capacidad de rendimiento de la red (MBps) IOPS de red In-memory almacenamiento en caché (GB) Rendimiento de disco (MBps) IOPS de la unidad SSD *

Referencia

Ráfaga

Referencia

Ráfaga

Referencia

Ráfaga

128 150 1250

Decenas de miles de referencia

16 128 600 6000

18 750

256 300 1250 32 256 600 12 000

18 750

512 625 1250

Cientos de miles de referencia

64 512 – 18 750 –
1 024 1500 – 128 1 024

–

40 000 –
2048 3.125

–

256 2048

–

80 000 –
nota

* Las IOPS de su SSD solo se utilizan cuando accede a datos que no están en caché en el caché en memoria del servidor de archivos o en la caché NVMe.

Second-generation Single-AZ file system

Estas especificaciones de rendimiento se aplican a la segunda generación Single-AZ sistemas de archivos.

Especificaciones de rendimiento para la segunda generación Single-AZ sistemas de archivos
Capacidad de rendimiento de FSx (MBps) Capacidad de rendimiento de la red (MBps) IOPS de red In-memory almacenamiento en caché (GB) Almacenamiento en caché de NVMe (GB) Rendimiento de disco (MBps) IOPS de la unidad SSD *

Referencia

Ráfaga

Referencia

Ráfaga

Referencia

Ráfaga

384** 781 3750

Cientos de miles de referencia

16 – 384 3.125 12.500

65.000

768** 1.563 5 000 32 – 768 3.125 25 000

65.000

1536 3.125 6.250 64 – 1536 3.125 50 000

65.000

3,072 6.250 – 128 – 3,072 – 100 000 –
6144 12.500 – 256 1900 6144 – 200.000 –
nota

* Las IOPS de su SSD solo se utilizan cuando accede a datos que no están en caché en el caché en memoria del servidor de archivos o en la caché NVMe.

** Second-generation Single-AZ los sistemas de archivos admiten capacidades de rendimiento de 384 y 768, pero solo con un par de alta disponibilidad. Para agregar pares de HA, el sistema de archivos debe estar configurado con una capacidad de rendimiento mínima de 1536 MBps.

First-generation Multi-AZ file system

Estas especificaciones de rendimiento se aplican a la primera generación Multi-AZ sistemas de archivos creados después del 28 de noviembre de 2022 en el especificado Regiones de AWS.

Las especificaciones de rendimiento para los sistemas de archivos son las siguientes Regiones de AWS: EE.UU. Este (Norte de Virginia), EE.UU. Este (Ohio), EE.UU. Oeste (Oregón) y Europa (Irlanda)
Capacidad de rendimiento de FSx (MBps) Capacidad de rendimiento de la red (MBps) IOPS de red In-memory almacenamiento en caché (GB) Almacenamiento en caché de NVMe (GB) Rendimiento de disco (MBps) IOPS de la unidad SSD *

Referencia

Ráfaga

Referencia

Ráfaga

Referencia

Ráfaga

128 188 1500

Decenas de miles de referencia

16 238 128 1250 6000

40 000

256 375 1500 32 475 256 1250 12 000

40 000

512 750 1500

Cientos de miles de referencia

64 950 512 1250 20 000 40 000
1 024 1500 – 128 1900 1 024

1250

40 000 –
2048 3.125

–

256 3800 2048

–

80 000 –
4.096 6.250

–

512 7.600 4.096

–

160 000 –
nota

* Las IOPS de su SSD solo se utilizan cuando accede a datos que no están en caché en el caché en memoria del servidor de archivos o en la caché NVMe.

Estas especificaciones de rendimiento se aplican a la primera generación Multi-AZ sistemas de archivos en todos los demás Regiones de AWS donde está disponible FSx para ONTAP.

Especificaciones de rendimiento para los sistemas de archivos en todos los demás Regiones de AWS donde está disponible FSx para ONTAP
Capacidad de rendimiento de FSx (MBps) Capacidad de rendimiento de la red (MBps) IOPS de red In-memory almacenamiento en caché (GB) Almacenamiento en caché de NVMe (GB) Rendimiento de disco (MBps) IOPS de la unidad SSD *

Referencia

Ráfaga

Referencia

Ráfaga

Referencia

Ráfaga

128 150 1250

Decenas de miles de referencia

16 150 128 600 6000

18 750

256 300 1250 32 300 256 600 12 000

18 750

512 625 1250

Cientos de miles de referencia

64 600 512 – 18 750 –
1 024 1500 – 128 1.200 1 024

–

40 000 –
2048 3.125

–

256 2400 2048

–

80 000 –
nota

* Las IOPS de su SSD solo se utilizan cuando accede a datos que no están en caché en el caché en memoria del servidor de archivos o en la caché NVMe.

Second-generation Multi-AZ file systems

Estas especificaciones de rendimiento se aplican a la segunda generación Multi-AZ sistemas de archivos.

Especificaciones de rendimiento para la segunda generación Multi-AZ sistemas de archivos
Capacidad de rendimiento de FSx (MBps) Capacidad de rendimiento de la red (MBps) IOPS de red In-memory almacenamiento en caché (GB) Almacenamiento en caché de NVMe (GB) Rendimiento de disco (MBps) IOPS de la unidad SSD *

Referencia

Ráfaga

Referencia

Ráfaga

Referencia

Ráfaga

384 781 3750

Cientos de miles de referencia

16 237 384 3.125 12.500

65.000

768 1.563 5 000 32 474 768 3.125 25 000

65.000

1536 3.125 6.250 64 950 1536 3.125 50 000 65.000
3,072 6,250 – 128 1900 3,072

–

100 000 –
6144 12.500

–

256 3800 6144

–

200.000 –
nota

* Las IOPS de su SSD solo se utilizan cuando accede a datos que no están en caché en el caché en memoria del servidor de archivos o en la caché NVMe.

Ejemplo: capacidad de almacenamiento y capacidad de rendimiento

El siguiente ejemplo ilustra cómo la capacidad de almacenamiento y la capacidad de rendimiento afectan al rendimiento del sistema de archivos.

Un sistema de archivos de primera generación que está configurado con 2 TiB de capacidad de almacenamiento en SSD y 512 MBps de capacidad de rendimiento tiene los siguientes niveles de rendimiento:

  • Rendimiento de red: 625 MBps de referencia y 1250 MBps de ráfaga (consulte la tabla de capacidad de rendimiento)

  • Rendimiento de disco: 512 MBps de referencia y 600 MBps de ráfaga.

Por lo tanto, su carga de trabajo al acceder al sistema de archivos podrá generar un rendimiento de hasta 625 MBps de referencia y un rendimiento de ráfaga de 1250 MBps para las operaciones de archivos realizadas con datos a los que se accede activamente almacenados en caché en la caché en memoria del servidor de archivos y en la caché NVMe.
