CloudWatch solution : charge de travail JVM sur Amazon EC2

Cette solution vous permet de configurer la collecte de out-of-the-box métriques à l'aide d' CloudWatch agents pour les applications JVM exécutées sur des EC2 instances. En outre, il vous aide à configurer un tableau de CloudWatch bord préconfiguré. Pour des informations générales sur toutes les solutions CloudWatch d'observabilité, consultezCloudWatch solutions d'observabilité.

Prérequis

Cette solution est pertinente pour les conditions suivantes :

Avantages

La solution assure la surveillance de la JVM et fournit des informations précieuses pour les cas d’utilisation suivants :

Vous trouverez ci-dessous les principaux avantages de la solution :

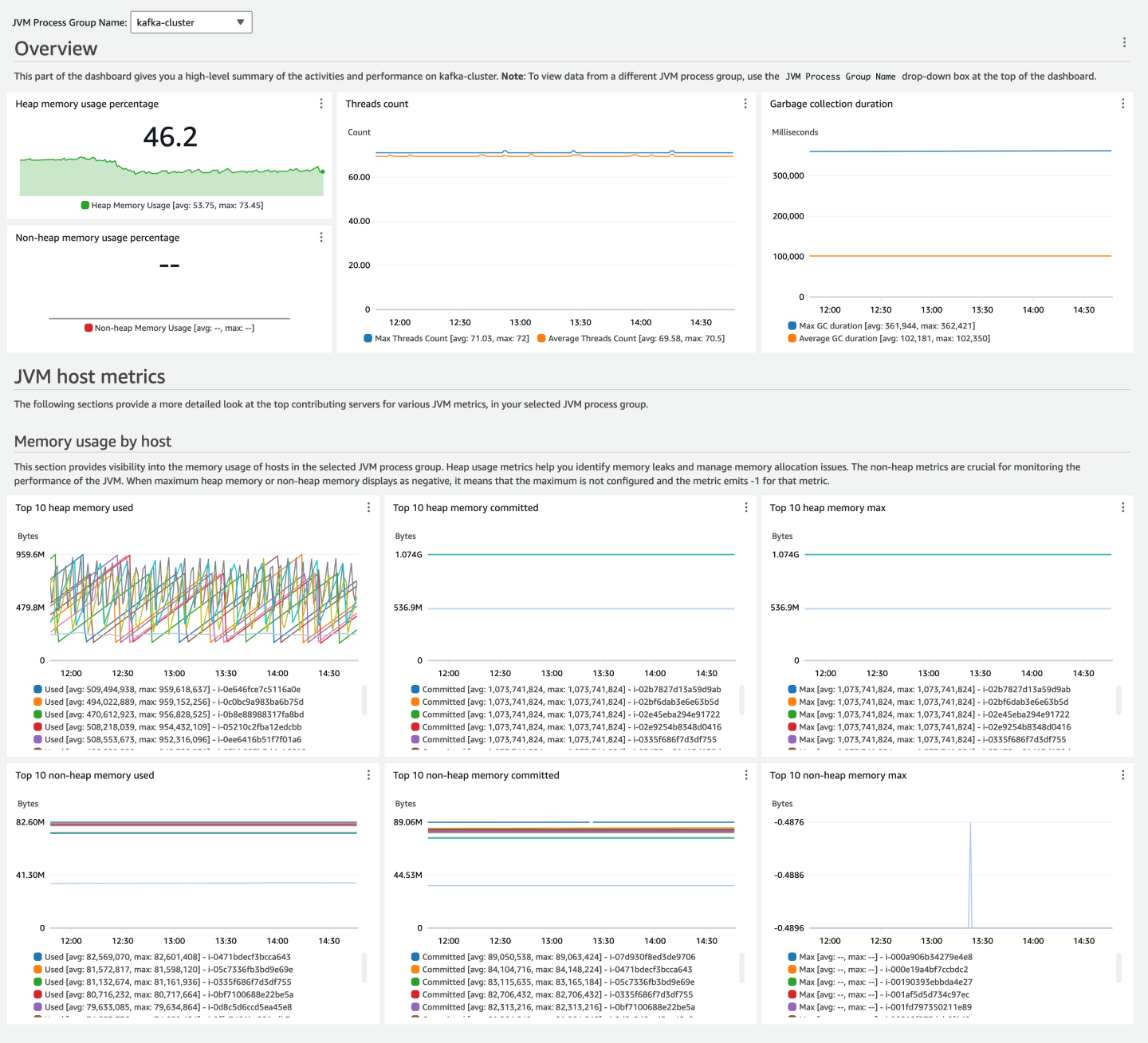

L’image suivante est un exemple de tableau de bord pour cette solution.

Coûts

Cette solution crée et utilise des ressources dans votre compte. Les coûts d’utilisation standard vous sont facturés, y compris les éléments suivants :

Pour plus d'informations sur CloudWatch les tarifs, consultez Amazon CloudWatch Pricing.

Le calculateur de prix peut vous aider à estimer les coûts mensuels approximatifs de l’utilisation de cette solution.

CloudWatch configuration de l'agent pour cette solution

L' CloudWatch agent est un logiciel qui s'exécute de manière continue et autonome sur vos serveurs et dans des environnements conteneurisés. Il collecte des métriques, des journaux et des traces à partir de votre infrastructure et de vos applications et les envoie à CloudWatch X-Ray.

Pour plus d'informations sur l' CloudWatch agent, consultezCollectez des métriques, des journaux et des traces à l'aide de l' CloudWatchagent.

La configuration de l’agent dans cette solution recueille les métriques fondatrices de la solution. L' CloudWatch agent peut être configuré pour collecter plus de métriques JVM que ce que le tableau de bord affiche par défaut. Pour obtenir une liste de toutes les métriques JVM que vous pouvez collecter, consultez Collecte des métriques JVM. Pour des informations générales sur la configuration de CloudWatch l'agent, consultezMétriques collectées par l' CloudWatchagent.

Exposer les ports JMX pour l’application JVM

L' CloudWatch agent s'appuie sur JMX pour collecter les métriques liées au processus JVM. Pour que cela soit possible, vous devez exposer le port JMX de votre application JVM. Les instructions pour exposer le port JMX dépendent du type de charge de travail que vous utilisez pour votre application JVM. Consultez la documentation de votre application pour trouver ces instructions.

En général, pour activer un port JMX à des fins de surveillance et de gestion, vous devez définir les propriétés système suivantes pour votre application JVM. Veillez à spécifier un numéro de port inutilisé. L’exemple suivant configure JMX sans authentification. Si votre sécurité policies/requirements exige que vous activiez JMX avec authentification par mot de passe ou SSL pour l'accès à distance, reportez-vous à la documentation JMX pour définir la propriété requise.

-Dcom.sun.management.jmxremote
-Dcom.sun.management.jmxremote.port=port-number
-Dcom.sun.management.jmxremote.authenticate=false
-Dcom.sun.management.jmxremote.ssl=false

Examinez les scripts de démarrage et les fichiers de configuration de votre application pour trouver le meilleur endroit où ajouter ces arguments. Lorsque vous exécutez un .jar fichier depuis la ligne de commande, cette commande peut ressembler à ce qui suit, où se pet-search.jar trouve le nom du fichier jar de l'application.

$ java -jar -Dcom.sun.management.jmxremote -Dcom.sun.management.jmxremote.port=9999 -Dcom.sun.management.jmxremote.authenticate=false -Dcom.sun.management.jmxremote.ssl=false pet-search.jar

Configuration de l’agent pour cette solution

Les métriques collectées par l’agent sont définies dans la configuration de l’agent. La solution fournit des configurations d’agent pour collecter les métriques recommandées avec des dimensions appropriées pour le tableau de bord de la solution.

Les étapes du déploiement de la solution sont décrites plus loin dans Déployer l’agent pour votre solution. Les informations suivantes ont pour but de vous aider à comprendre comment personnaliser la configuration de l’agent en fonction de votre environnement.

Vous devez adapter certaines parties de la configuration de l’agent à votre environnement :

Par exemple, si deux applications Java s’exécutent dans le même compte, l’une pour l’application order-processing et l’autre pour l’application inventory-management, vous devez définir les dimensions ProcessGroupName en conséquence dans la configuration de l’agent de chaque instance.

Lorsque vous suivez ces directives, le tableau de bord de la solution regroupera automatiquement les métriques en fonction de la dimension ProcessGroupName. Le tableau de bord comprendra des options déroulantes pour sélectionner et afficher les métriques d’un groupe de processus spécifique, ce qui vous permettra de surveiller séparément les performances des différents groupes de processus.

Configuration de l’agent pour les hôtes JVM

Utilisez la configuration d' CloudWatch agent suivante sur EC2 les instances où vos applications Java sont déployées. La configuration sera stockée en tant que paramètre dans le magasin de paramètres de SSM, comme détaillé plus loin dans Étape 2 : enregistrer le fichier de configuration d' CloudWatch agent recommandé dans le magasin de paramètres de Systems Manager.

Remplacez ProcessGroupName par le nom de votre groupe de processus. port-numberRemplacez-le par le port JMX de votre application Java. Si JMX a été activé avec une authentification par mot de passe ou SSL pour l’accès à distance, consultez Collecte des métriques Java Management Extensions (JMX) pour obtenir des informations sur le paramétrage de TLS ou de l’autorisation dans la configuration de l’agent, le cas échéant.

Les EC2 métriques affichées dans cette configuration (configuration affichée en dehors du bloc JMX) ne fonctionnent que pour les instances Linux et macOS. Si vous utilisez des instances Windows, vous pouvez choisir d’omettre ces métriques dans la configuration. Pour plus d’informations sur les métriques collectées sur les instances Windows, consultez Mesures collectées par l' CloudWatchagent sur les instances Windows Server.

{
  "metrics": {
    "namespace": "CWAgent",
    "append_dimensions": {
      "InstanceId": "${aws:InstanceId}"
    },
    "metrics_collected": {
      "jmx": [
        {
          "endpoint": "localhost:port-number",
          "jvm": {
            "measurement": [
              "jvm.classes.loaded",
              "jvm.gc.collections.count",
              "jvm.gc.collections.elapsed",
              "jvm.memory.heap.committed",
              "jvm.memory.heap.max",
              "jvm.memory.heap.used",
              "jvm.memory.nonheap.committed",
              "jvm.memory.nonheap.max",
              "jvm.memory.nonheap.used",
              "jvm.threads.count"
            ]
          },
          "append_dimensions": {
            "ProcessGroupName": "ProcessGroupName"
          }
        }
      ],
      "disk": {
        "measurement": [
          "used_percent"
        ]
      },
      "mem": {
        "measurement": [
          "used_percent"
        ]
      },
      "swap": {
        "measurement": [
          "used_percent"
        ]
      },
      "netstat": {
        "measurement": [
          "tcp_established",
          "tcp_time_wait"
        ]
      }
    }
  }
}

Déployer l’agent pour votre solution

Il existe plusieurs approches pour installer l' CloudWatch agent, selon le cas d'utilisation. Nous vous recommandons d’utiliser Systems Manager pour cette solution. Il fournit une expérience de console et simplifie la gestion d'un parc de serveurs gérés au sein d'un seul AWS compte. Les instructions de cette section utilisent Systems Manager et sont destinées aux situations où l' CloudWatch agent n'est pas exécuté avec des configurations existantes. Vous pouvez vérifier si l' CloudWatch agent est en cours d'exécution en suivant les étapes décrites dansVérifiez que l' CloudWatch agent est en cours d'exécution.

Si vous exécutez déjà l' CloudWatch agent sur les EC2 hôtes sur lesquels la charge de travail est déployée et que vous gérez les configurations de l'agent, vous pouvez ignorer les instructions de cette section et suivre votre mécanisme de déploiement existant pour mettre à jour la configuration. Veillez à fusionner la configuration de l’agent de la JVM avec votre configuration d’agent existante, puis déployez la configuration fusionnée. Si vous utilisez Systems Manager pour stocker et gérer la configuration de l' CloudWatch agent, vous pouvez fusionner la configuration avec la valeur de paramètre existante. Pour plus d'informations, consultez la section Gestion des fichiers de configuration des CloudWatch agents.

Le processus de déploiement comprend les étapes suivantes :

Étape 1 : Assurez-vous que les EC2 instances cibles disposent des autorisations IAM requises

Vous devez autoriser Systems Manager à installer et configurer l' CloudWatch agent. Vous devez également autoriser l' CloudWatch agent à publier des données télémétriques depuis votre EC2 instance vers. CloudWatch Assurez-vous que le rôle IAM associé à l'instance est associé aux politiques Amazon SSMManaged InstanceCore IAM CloudWatchAgentServerPolicyet Amazon.

Étape 2 : enregistrer le fichier de configuration d' CloudWatch agent recommandé dans le magasin de paramètres de Systems Manager

Parameter Store simplifie l'installation de l' CloudWatch agent sur une EC2 instance en stockant et en gérant de manière sécurisée les paramètres de configuration, éliminant ainsi le besoin de valeurs codées en dur. Cela garantit un processus de déploiement plus sûr et plus flexible, permettant une gestion centralisée et des mises à jour plus faciles des configurations sur plusieurs instances.

Procédez comme suit pour enregistrer le fichier de configuration d' CloudWatch agent recommandé en tant que paramètre dans Parameter Store.

Étape 3 : Installation de l' CloudWatch agent et application de la configuration à l'aide d'un CloudFormation modèle

Vous pouvez l'utiliser AWS CloudFormation pour installer l'agent et le configurer de manière à utiliser la configuration d' CloudWatch agent que vous avez créée lors des étapes précédentes.

Si vous voulez d’abord modifier le fichier modèle pour le personnaliser, choisissez l’option Charger un fichier modèle sous Assistant de création de pile pour charger le modèle modifié. Pour plus d'informations, consultez Création d'une pile sur CloudFormation console. Vous pouvez utiliser le lien suivant pour télécharger le modèle : https://aws-observability-solutions-prod-us-east-1.s3.us-east-1.amazonaws.com/CloudWatchAgent/CFN/v1.0.0/cw- agent-installation-template -1.0.0.json.

Étape 4 : vérifiez que la configuration de l’agent est correcte

Vous pouvez vérifier si l' CloudWatch agent est installé en suivant les étapes décrites dansVérifiez que l' CloudWatch agent est en cours d'exécution. Si l' CloudWatch agent n'est pas installé et n'est pas en cours d'exécution, assurez-vous que tout est correctement configuré.

Si tout est correctement configuré, vous devriez voir les métriques JVM publiées sur CloudWatch. Vous pouvez consulter la CloudWatch console pour vérifier qu'ils sont publiés.

Créer le tableau de bord de la solution JVM

Le tableau de bord fourni par cette solution présente les métriques de la machine virtuelle Java (JVM) sous-jacente du serveur. Il offre une vue d’ensemble de la JVM en agrégeant et en présentant les métriques de toutes les instances, fournissant ainsi un résumé de haut niveau de la santé globale et de l’état opérationnel. En outre, le tableau de bord présente une répartition des principaux contributeurs (les 10 premiers par widget de métrique) pour chaque métrique. Cela vous aide à identifier rapidement les valeurs aberrantes ou les instances qui contribuent de manière significative aux métriques observées.

Le tableau de bord de la solution n'affiche pas de EC2 statistiques. Pour consulter EC2 les métriques, vous devez utiliser le tableau de bord EC2 automatique pour voir les EC2 métriques vendues et utiliser le tableau de bord de la EC2 console pour voir les EC2 métriques collectées par l' CloudWatch agent. Pour plus d'informations sur les tableaux de bord automatiques pour les AWS services, consultezAffichage d’un tableau de bord CloudWatch pour un seul service AWS.

Pour créer le tableau de bord, vous pouvez utiliser les options suivantes :

En utilisant la CloudWatch console pour créer un tableau de bord, vous pouvez prévisualiser le tableau de bord avant de le créer et de le débiter.

Si vous voulez modifier le fichier modèle pour l’adapter à vos besoins, vous pouvez utiliser l’option Charger un fichier modèle sous Assistant de création de pile pour charger le modèle modifié. Pour plus d'informations, consultez Création d'une pile sur CloudFormation console. Vous pouvez utiliser ce lien pour télécharger le modèle : https://aws-observability-solutions-prod-us-east-1.s3.us-east-1.amazonaws.com/JVM_EC2/CloudWatch/CFN/v1.0.0/dashboard-template-1.0.0.json.

Démarrer avec le tableau de bord JVM

Voici quelques tâches que vous pouvez essayer avec le nouveau tableau de bord de la JVM. Ces tâches vous permettent de vérifier que le tableau de bord fonctionne correctement et vous donnent une expérience pratique de son utilisation pour surveiller un groupe de processus JVM. Au fur et à mesure de vos essais, vous vous familiariserez avec la navigation dans le tableau de bord et l’interprétation des métriques visualisées.

Sélectionner un groupe de processus

Utilisez la liste déroulante Nom du groupe de processus JVM pour sélectionner le groupe de processus que vous voulez surveiller. Le tableau de bord se met automatiquement à jour pour afficher les métriques du groupe de processus sélectionné. Si vous disposez de plusieurs applications ou environnements Java, chacun d’entre eux peut être représenté par un groupe de processus distinct. En sélectionnant le groupe de processus approprié, vous vous assurez d’afficher les métriques spécifiques à l’application ou à l’environnement que vous voulez analyser.

Examiner l’utilisation de la mémoire

Dans la section Présentation du tableau de bord, vous trouverez les widgets Pourcentage d’utilisation de la mémoire tas et Pourcentage d’utilisation de la mémoire non tas. Ils indiquent le pourcentage de mémoire en tas et hors segment utilisé JVMs dans l'ensemble du groupe de processus sélectionné. Un pourcentage élevé indique une sollicitation de la mémoire susceptible d’entraîner des problèmes de performances ou des exceptions OutOfMemoryError. Vous pouvez également analyser l’utilisation du tas par hôte sous Utilisation de la mémoire par hôte pour vérifier les hôtes ayant une utilisation élevée.

Analyser les threads et les classes chargées

Dans la section Threads et classes chargées par hôte, trouvez les widgets Compte des 10 premiers threads et Les 10 premières classes chargées. Recherchez ceux qui ont JVMs un nombre anormalement élevé de fils ou de classes par rapport aux autres. Un trop grand nombre de threads peut indiquer des fuites de threads ou une simultanéité excessive, tandis qu’un grand nombre de classes chargées pourrait indiquer des fuites potentielles du chargeur de classes ou une génération dynamique de classes inefficace.

Identifier les problèmes de récupération de mémoire

Dans la section Récupération de mémoire, trouvez les widgets Les 10 principales invocations de récupération de mémoire par minute et Les 10 principales durées de récupération de mémoire pour les différents types de récupérateur de mémoire : Jeune, Simultanéité, et Mixte. Recherchez ceux JVMs qui ont un nombre anormalement élevé de collections ou dont la durée de collecte est longue par rapport aux autres. Cela peut indiquer des problèmes de configuration ou des fuites de mémoire.
