AWS Flow Framework Grundlegende Konzepte: Anwendungsstruktur

Konzeptionell ein AWS Flow Framework Die Anwendung besteht aus drei grundlegenden Komponenten: Workflow-Starter, Workflow-Mitarbeiter, und Beschäftigte. Eine oder mehrere Hostanwendungen sind dafür verantwortlich, die Worker (Workflow und Aktivität) bei Amazon SWF zu registrieren, die Worker zu starten und die Bereinigung durchzuführen. Die Worker setzen die Mechaniken der Workflow-Ausführung um und können auf verschiedenen Hosts implementiert werden.

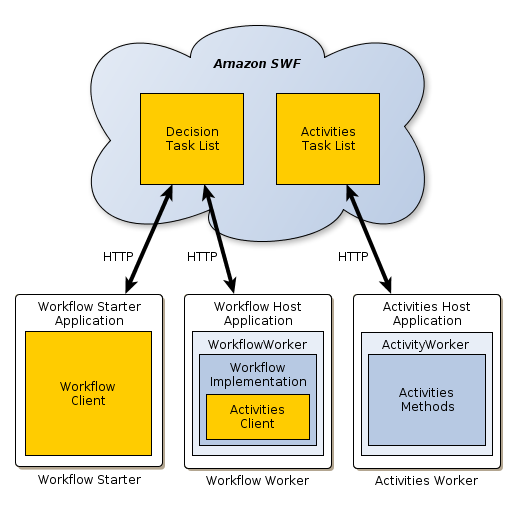

Dieses Diagramm stellt eine grundlegende AWS Flow Framework Anwendung:

Schematisch AWS Flow Framework Anwendung
Anmerkung

Die Implementierung dieser Komponenten in drei getrennten Anwendungen ist konzeptionell praktisch. Sie können jedoch Anwendungen erstellen, um diese Funktionalität auf verschiedene Weise zu implementieren. Es ist zum Beispiel möglich, eine einzelne Host-Anwendung für die Aktivitäts- und Workflow-Worker oder getrennte Aktivitäts- und Workflow-Hosts zu verwenden. Sie können auch mehrere Aktivitäts-Worker jeweils eine unterschiedliche Reihe von Aktivitäten auf getrennten Hosts ausführen lassen und Ähnliches.

Die drei AWS Flow Framework Komponenten interagieren indirekt, indem sie HTTP-Anfragen an Amazon SWF senden, das die Anfragen verwaltet. Amazon SWF macht Folgendes:

  • Er verwaltet eine oder mehrere Entscheidungsaufgabenlisten, mit denen die nächsten Schritte festgelegt werden, die ein Workflow-Worker ausführen soll.

  • Er verwaltet eine oder mehrere Aktivitätsaufgabenlisten, mit denen die nächsten Aufgaben festgelegt werden, die ein Aktivitäts-Worker ausführen soll.

  • Er verwaltet einen detaillierten Schritt-für-Schritt-Verlauf der Workflow-Ausführung.

Mit dem AWS Flow Framework, Ihr Anwendungscode muss sich nicht direkt mit vielen der in der Abbildung gezeigten Details befassen, z. B. dem Senden von HTTP-Anfragen an Amazon SWF. Sie rufen einfach an AWS Flow Framework Methoden und das Framework kümmern sich um die Details hinter den Kulissen.

Rolle des Aktivitäts-Workers

Der Aktivitäts-Worker führt die verschiedenen Aufgaben durch, die der Workflow bewerkstelligen muss. Er besteht aus Folgendem:

  • Der Aktivitätsimplementierung. Diese enthält eine Reihe von Aktivitätsmethoden, die bestimmte Aufgaben für den Workflow ausführen.

  • Und ActivityWorker Objekt, das lange HTTP-Abfrage-Anfragen verwendet, um Amazon SWF nach auszuführenden Aktivitätsaufgaben abzufragen. Wenn eine Aufgabe benötigt wird, reagiert Amazon SWF auf die Anfrage und sendet die für die Ausführung der Aufgabe erforderlichen Informationen. Der ActivityWorker Das Objekt ruft dann die entsprechende Aktivitätsmethode auf und gibt die Ergebnisse an Amazon SWF zurück.

Rolle des Workflow-Workers

Der Workflow-Workers orchestriert die Ausführung der verschiedenen Aktivitäten, verwaltet den Datenfluss und verarbeitet fehlgeschlagene Aktivitäten. Er besteht aus Folgendem:

  • Der Workflow-Implementierung. Diese enthält die Logik zur Aktivitätsorchestrierung, verarbeitet fehlgeschlagene Aktivitäten und so weiter.

  • Einem Aktivitäts-Client. Dieser fungiert als Proxy für den Aktivitäts-Worker und ermöglicht dem Workflow-Worker, eine asynchrone Ausführung von Aktivitäten zu planen.

  • EIN WorkflowWorker Objekt, das lange HTTP-Abfrageanforderungen verwendet, um Amazon SWF für Entscheidungsaufgaben abzufragen. Wenn die Workflow-Aufgabenliste Aufgaben enthält, reagiert Amazon SWF auf die Anfrage, indem es die Informationen zurückgibt, die für die Ausführung der Aufgabe erforderlich sind. Das Framework führt dann den Workflow zur Ausführung der Aufgabe aus und gibt die Ergebnisse an Amazon SWF zurück.

Rolle des Workflow-Starters

Der Workflow-Starter startet eine Workflow-Instance, auch Workflow-Ausführung genannt. Er kann während der Ausführung mit einer Instance interagieren, um zusätzliche Daten an den Workflow-Worker zu übergeben oder den aktuellen Workflow-Status abzufragen.

Der Workflow-Starter startet die Workflow-Ausführung mithilfe eines Workflow-Clients. Er interagiert mit dem Workflow nach Bedarf während der Workflow-Ausführung und führt die Bereinigung durch. Der Workflow-Starter könnte eine lokal ausgeführte Anwendung sein, eine Webanwendung, AWS CLI oder sogar der AWS-Managementkonsole.

Wie Amazon SWF mit Ihrer Anwendung interagiert

Amazon SWF vermittelt die Interaktion zwischen den Workflow-Komponenten und führt einen detaillierten Workflow-Verlauf. Amazon SWF initiiert keine Kommunikation mit den Komponenten; es wartet auf HTTP-Anfragen von den Komponenten und verwaltet die Anfragen nach Bedarf. Beispiel:

  • Wenn die Anfrage von einem Worker stammt, der nach verfügbaren Aufgaben fragt, antwortet Amazon SWF dem Worker direkt, wenn eine Aufgabe verfügbar ist. Weitere Informationen zur Funktionsweise von Abfragen finden Sie unter Abfragen von Aufgaben im Amazon Simple Workflow Service – Entwicklerhandbuch.

  • Handelt es sich bei der Anfrage um eine Benachrichtigung eines Activity-Workers, dass eine Aufgabe abgeschlossen ist, zeichnet Amazon SWF die Informationen im Ausführungsverlauf auf und fügt der Entscheidungsaufgabenliste eine Aufgabe hinzu, um den Workflow-Worker darüber zu informieren, dass die Aufgabe abgeschlossen ist, sodass er mit dem nächsten Schritt fortfahren kann.

  • Wenn die Anfrage vom Workflow-Worker zur Ausführung einer Aktivität stammt, zeichnet Amazon SWF die Informationen im Ausführungsverlauf auf und fügt der Aufgabenliste der Aktivitäten eine Aufgabe hinzu, um einen Aktivitäts-Worker anzuweisen, die entsprechende Aktivitätsmethode auszuführen.

Dieser Ansatz ermöglicht es Workern, auf jedem System mit einer Internetverbindung zu arbeiten, einschließlich Amazon EC2-Instances, Unternehmensrechenzentren, Client-Computern usw. Es muss nicht einmal dasselbe Betriebssystem ausgeführt werden. Da die HTTP-Anforderungen von den Workern stammen, sind keine extern sichtbaren Ports erforderlich. Worker können sogar hinter einer Firewall ausgeführt werden.

Weitere Informationen

Eine ausführlichere Erläuterung der Funktionsweise von Amazon SWF finden Sie unter Amazon Simple Workflow Service — Entwicklerhandbuch.
